БМП-2. Боевая масса 14 т, основное вооружение 30-мм пушка 2А42.

Боевая машина пехоты, БМП — бронированная боевая машина, предназначенная для транспортировки личного состава к месту выполнения поставленной боевой задачи, повышения его мобильности, вооружённости и защищённости на поле боя в условиях применения ядерного оружия и совместных действий с танками в бою.

В СССР появилась в начале 1960-х гг. (БМП-1).

Отличия БМП от БТР[править | править вики-текст]

Многие специалисты считают, что главное отличие состоит в том, что БТР (транспортёр) предназначен в первую очередь для транспортировки, а БМП (боевая машина) — в первую очередь для огневой поддержки и прикрытия пехоты в бою (это видно из названий этих машин). В соответствии со своим боевым назначением БМП, как правило, оборудованы системами стабилизации вооружения, управления огнём, качественными прицелами, фильтро-вентиляционными установками, пожаротушением, противотанковыми средствами, средствами дымопостановки, в то время как БТРы обычно минимально укомплектованы подобными средствами. Обычно БМП имеют более высокую огневую мощь, чем БТР, но уровень защиты у них обычно сопоставим. Также, принципиальным отличием БМП от БТР можно считать их приспособленность к ведению боевых действий в условиях применения ядерного, химического и бактериологического оружия.

В результате стоимость БМП обычно выше в несколько раз по сравнению с БТР одного с ней поколения.

Основные характеристики БМП-3 (1987):

  • масса 18,7 т,
  • экипаж (десант) 3 (7) чел.,
  • мощность двигателя 500 л. с.,
  • вооружение:
    • 100-мм пушка-пусковая установка 2А70,
    • 30-мм автоматическая пушка 2А72,
    • ПТУР 9М117,
    • три 7,62-мм пулемёта ПКТ.

Экипаж: 3 человека — командир, механик-водитель, наводчик-оператор. Десант — 8 человек. БМП рассчитан на перевозку мотострелкового отделения.

Основные характеристики и перспективы развития БМП стран НАТО[править | править вики-текст]

БМП CV 9035 Mk III вооруженных сил Нидерландов и Дании. Боевая масса БМП 35 т. Комплекс вооружения на базе 35/50-мм пушки «Бушмастер III». Хорошо различимы лобовые и бортовые съемные бронемодули, и надульное устройство 35-мм пушки с программатором боеприпасов.

Эффективность боевого применения боевых бронированных машин (ББМ) стран НАТО рассматривается в рамках единой концепции обеспечения выживаемости машины на поле боя, а к факторам, ее определяющим, помимо требуемых низкой заметности и физической защиты объекта, относят эффективную дальность стрельбы пушечного вооружения и наличие комплексов активной защиты (КАЗ).

Одним из определяющих параметров боевой эффективности БМП является соотношение уровня защищенности (броневой защиты) и могущества комплекса вооружения (калибра артиллерийской системы). Поэтому на начальном этапе выработки контрактных требований/проектирования машины решается компромиссная задача с определением, какую типовую бронецель (БМП противника) из приоритетного ряда целей необходимо поражать (выходом является калибр системы и тип боеприпаса), и от каких средств поражения необходимо обеспечивать защиту[1].

Для современных БМП в целом характерно:

  • пониженная заметность машины в основных физических полях: радиолокационном, ИК, акустическом;
  • низкий силуэт с перспективой использования для этой цели необитаемой бронебашни с вынесенным в нее комплексом вооружения;
Images.png Внешние изображения
Image-silk.png Предсерийная БМП «Пума», видимые отличия (сравнительно с вариантом 2005 г.) включают: переработанные конструкции лобового узла и бортовых бронемодулей, добавление прицельного комплекса на крыше башни, ферменной опоры ствола, шесть опорных катков ‒ на сайте autobild.de
  • модульный принцип построения бронезащиты корпуса и башни. Принцип позволяет усиливать защиту машины при появлении у противника более эффективных средств поражения, а также по мере совершенствования технологии бронирования[2];
  • оснащение перспективных машин КАЗ-ми;
  • большие углы наклона верхнего лобового листа бронекорпуса (70...75 градусов) облегчающие возможность рикошетирования (доворота - при разнесенных схемах) на нем калиберных и подкалиберных снарядов; реализация разнесенных и многопреградных схем защиты;
  • стремление к минимизация последствий воздействия по машине превосходящего средства поражения по сравнению с заданными. Установка на внутренних поверхностях боевого и десантного отделений противоосколочных подбоев из полимерных композитов, снижающих количество и углы разлета заброневых осколков;
  • обеспечение защиты горизонтальных проекций машины (крыша корпуса и башни) от поражения кумулятивными боевыми элементами кассетных боеприпасов, и от самоприцеливающихся боеприпасов (боевых элементов), поражающих крышу машины «ударным ядром». Повышенная противоминная стойкость.

Боевая масса БМП, как правило, превышает 26...28 т, а для базовых машин блока («Бредли» М2А3, «Мардер» 1А3) превышает 30 тонн. Уровень защиты лобовой проекции БМП (в эквивалентных толщинах стальной брони) с боевой массой 26...28 т оставляет не менее 100...130 мм.

Выбор калибра основного вооружения[править | править вики-текст]

При выборе калибра вооружения существует стремление разработчиков БМП обеспечить эффективную дальность стрельбы пушечного комплекса, лежащую за пределами досягаемости аналогичных огневых средств противника. Тем самым обеспечивается возможность поражения целей противника, выполнение боевой задачи и обеспечение выживаемости машины и сопровождающего ее десанта. Эффективная дальность стрельбы пушечного комплекса растет с увеличением калибра артиллерийской системы. На этой дальности обеспечивается пробитие брони заданной толщины, и одновременно вероятность попадания в бронецель достаточно высока. Переход к более крупному калибру сопровождается ростом кинетической энергии бронебойного сердечника на расчетных дальностях ведения огня, и соответственно, ростом пробивного и заброневого поражающего действия боеприпаса.

Images.png Внешние изображения
Image-silk.png Выстрелы 35x228 мм и 50x330 мм бикалиберной пушки Rh 503

В частности сформулированное в середине 1980-х годов министерством обороны ФРГ требование поражения перспективной БМП противника на повышенных дальностях стрельбы, Д=2000 м обусловило выбор комплекса вооружения тяжелой БМП Мардер 2 на базе 35/50 мм бикалиберной пушки «Рейнметалл» Rh503[3]. И хотя в требованиях на машину определялась возможность «простой замены 35-мм ствола на ствол калибра 50 мм путем перестволения», позднее, уже на стадии подготовки к реализации проекта, планировалось на среднесрочную перспективу применение 35 мм стволов (длина ствола 90 клб.) и разработанных двух типов 35 мм патронов со снарядами типа БОПТС (индекс патрона DM 43, «Рейнметалл») и осколочно-шрапнельного с электронным программируемым дистанционным взрывателем (индекс патрона HETF-T, «Диль»), последний предназначался для действия по танкоопасной живой силе. В долгосрочной же перспективе, при наращивании противником защищенности боевых бронированных машин, предусматривался переход (перестволение) на больший калибр 50 мм[4][5].

В ряде европейских стран существует стремление разработчиков ББМ обеспечить запас избыточной мощности артиллерийского комплекса, исходя из необходимости гарантированного поражения целей, представленных серийными и модернизированными машинами с усиленной защитой, с обеспечением требуемой эффективности заброневого поражающего действия. Заброневое поражающее действие достигается как осколками, отделившимися с тыльной поверхности брони, так и остаточной энергией снаряда, пробившего броню. В требованиях на артиллерийскую систему обычно задается завышенное пробивное действие снаряда по конкретному типу цели, состоящее не только в пробитии брони заданного типа и толщины, но и в нанесении конкретного ущерба цели. При стрельбе на расчетную дальность по цели типа «БМП», эффективность поражающего действия определяется количеством выстрелов, необходимых для поражения или подавления машины. Поражение машины определяется невозможностью ее передвижения, а подавление – невозможность участия в боевых действиях.

В последнее десятилетие развитие малокалиберного пушечного вооружения ББМ легкой весовой категории идет по пути увеличения калибра и универсализации оружия, создания боеприпасов новых конструктивных схем, в том числе телескопических, и боеприпасов с программируемыми многофункциональными взрывателями. Пушечные комплексы повышенного могущества, калибров 35…50 мм, разработанные за рубежом в последние годы, как правило, располагают внешним приводом автоматики (от электродвигателя с редуктором), характеризуются относительно небольшой массой, использованием беззвеньевого питания и переменным темпом стрельбы. Максимальная скорострельность находится на уровне 200 выстр./мин. Считается, что более высокий темп стрельбы не является необходимым для вооружения следующего поколения БМП, приоритетным для которого становится высокая вероятность поражения цели первым выстрелом, т.е. высокая точность стрельбы (кучность боя на уровне 0,3...0,5 мрад), на дальностях 1500...2000...2500 м[6].

Концепция равнопрочного бронирования и повышения угловой защищенности ББМ[править | править вики-текст]

БОПТС — современное средство поражения ББМ. В калибре НАТО 30×173 мм бронепробитие 55 мм/ 60°/1500 м[7].

Защита БМП «Мардер 2» характеризовалась равнопрочным (по стойкости) бронированием, впервые обеспечивала непоражаемость лобовой и бортовой проекций машины при обстреле из 30-мм пушки бронебойным оперенным подкалиберным снарядом (БОПТС) и содержала элементы адаптированного навесного бронирования, выполненные с использованием новаторских решений[8]. Для осуществления поставленной цели разработчик машины компания Krauss-Maffei Wegmann пошла на беспрецедентное увеличение боевой массы БМП, до 44 т, по величине сопоставимой с массой основных танков сухопутных войск РФ.

В дальнейшем компания Krauss-Maffei Wegmann, при разработке новой БМП «Пума», развила и усовершенствовала концепцию равнопрочного бронирования, использовав для этой цели наработанные решения компании IBD. Немецкая компания IBD Deisenroth Engineering активно развивала «эволюционную концепцию выживаемости» Evolution Survivability Concept, целевым назначением которой является обеспечение «модульной всеракурсной защиты бронированных машин»[9]. Основой концепции является уход от сценариев защиты машины со стороны передних секторов обстрела (курсовой угол безопасного маневрирования ±30°) в направлении ко всеракурсной защите объекта (по полной сфере[10]), определяющими моментами концепции являются[11][12]:

  • Обеспечение защиты от всего диапазона типовых средств поражения.
  • Относительно небольшая масса защиты для обеспечения тактической подвижности машины.
  • Наличие комплексов активной защиты (КАЗы). Установка КАЗов, по мнению специалистов компании IBD, позволит обеспечить заметное снижение массы защиты, поскольку КАЗы способны заменить мощные бронемодули, предназначенные для нейтрализации действия боеприпасов кинетического и кумулятивного действия.
  • Возможность простой и быстрой установки брони в полевых условиях.
  • Модульный принцип построения защиты для целей эксплуатации и ремонта.
  • Возможность модернизации защиты с использованием новых технологий и с учетом появления новых требований (средств поражения).

В итоге БМП «Пума» (серия с 2010 года), как система оружия, представляет принципиальных отход от практики, реализованной в стоящих на вооружении машинах этого типа, состоящий в использованных конструктивно-компоновочных решениях, реализованном (беспрецедентном) уровне защищенности и схеме бронирования.

«Пума» в базовой комплектации представляет авиатранспортабельную БМП с дистанционно управляемой необитаемой башней и компактным боевым отделением. Комплекс вооружения вынесен в необитаемую башню, что позволило обеспечить по максимуму защищенность экипажа и десанта. Бронирование «Пумы» модульное, выполненное с двумя уровнями защиты в рамках концепции выживаемости машины компании IBD. Тем самым существенно ослаблены недостатки, связанные с повышенной боевой массой БМП (повышенные эксплуатационные расходы и износ ходовой части) на этапах учебно-тренировочном и транспортировки машины. При установке комплекта навесной защиты уровня «С» (длинномерные бортовые модули) общей массой около 9 т, существенно повышается защищенность БМП «Пума», в частности «от огня с флангов при действии артиллерийских снарядов среднего калибра, а также от легких противотанковых средств ближнего боя»[13]. Фактически это означает обеспечение защищенности бортовой проекции от снарядов типа БОПТС калибром не ниже 30…35 мм[11], и вполне вероятно, до уровня противоснарядной стойкости (дистанции непробития) лобовой проекции БМП.

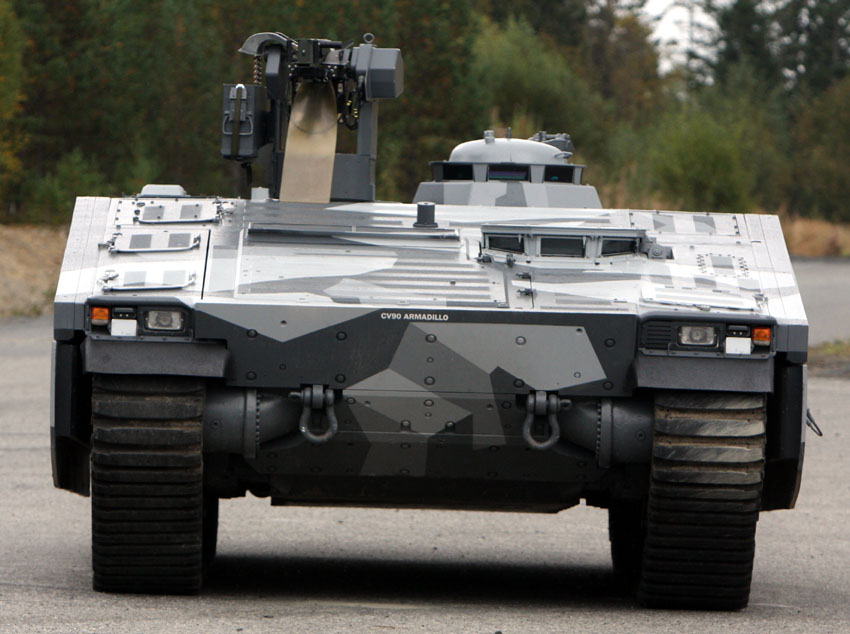

Компания BAE Systems при разработке нового тяжелого БТР CV90 Armadillo, созданного на базе БМП CV90, основываясь на результатах боевой эксплуатации последней, также пришла к выводу о необходимости повышения уровня противоснарядной и противокумулятивной стойкости во всем диапазоне углов обстрела, 360 градусов, а равным образом при действии более широкого спектра средств поражения. Высвободившаяся, за счет отказа от бронебашни, масса порядка 6 т была использована для усиления защиты бортовых проекций Armadillo[14]. При боевой массе CV90 Armadillo 29-35 т пассивная защита модульной конструкции рассчитана на действие снарядов малокалиберных автоматических пушек, импровизированных взрывных устройств и противотанковых мин. При этом обеспечивается защита машины кругом с уровнем, превышающим Уровень 5 STANAG 4569 (25-мм БПС с отделением, Д=500 м)[15], а по некоторым данным, и с уровнем 5 плюс. Грузоподъемность машины составляет 9 т, часть которой может быть использована для наращивания защищенности до более высокого уровня (установкой более тяжелых бронемодулей). Противоминная стойкость Armadillo существенно превосходит Уровень 4a/4b (подрыв противотанковой мины с массой заряда 10 кг под днищем корпуса, или при наезде гусеницей). Предусмотрено оснащение CV90 Armadillo полнофункциональным комплексом активной защиты Saab LEDS-150.

В результате принятия концепции равнопрочного бронирования и повышения угловой защищенности БМП резко ограничиваются возможности комплексов вооружения на основе малокалиберного пушечного вооружения противоборствующей стороны, в частности, сужением секторов эффективного огня и уменьшением вероятности поражения цели на тактических дистанциях ведения огня.

Представляет интерес сочетание защищенности и огневой мощи новой корейской БМП K21 (серия с 2009 года), базовая конструкция бронекорпуса и башни которой выполнена из алюминиевой брони с расположенным поверх нее слоем комбинированной брони керамика/стеклопластик. При формулировании ТТЗ на машину основным противником К21 была определена российская БМП-3. Располагая боевой массой 26 тонн, лобовая проекция К21 (выполнена по разнесенной схеме и содержит внешний стальной экран) согласно требованиям, не поражается 30 мм БПС с отделением марки «Кернер» пушек 2А72 и 2А42, борт и корма не поражаются 14,5-мм бронебойной пулей/КПВТ, горизонтальные проекции машины (крыша корпуса и башни) не поражаются осколками 152-мм ОФ снаряда при воздушном подрыве на дальности 10 м. При этом основное вооружение К21 40-мм пушка «Бофорс» L70 ведет огонь бронебойным снарядом типа БОПТС собственной корейской разработки, с уровнем бронепробития не хуже 100 мм/60°/1500 м, чем обеспечивается поражение практически всех современных БМП массой до 35…37 т включительно, а также бортовой проекции основных танков нового поколения. Комплекс вооружения K21 на базе 40-мм пушки на тактических дистанциях огня способен поражать в лобовой проекции танки предшествующих поколений Тип 59 или Т-54, составляющих основу танковой мощи КНДР. Действительно, толщина верхней лобовой детали бронекорпуса указанной машины составляет 100 мм/60°. K21 является второй после БМП «Пума» машиной этой категории, оснащенной прицельным комплексом, построенном на принципе «Hunter-Killer».

Эволюция требований по защите лобовой проекции и калибру основного вооружения БМП стран НАТО
Период времени Типовые БМП Калибр и тип боеприпаса,
от кот-го обеспечивается защита
Боевая
масса, т
Арт.
система
Параметры
бронепробития
Примечание
1970-е годы «Мардер 1» 20мм БПС
23мм БПС
27,5 20мм
Rh202
20мм/60°/1000м Защита бортов от
14,5 мм пули Б-32
1980-е годы «Бредли» М2А1 25мм БПС
30мм БТ
22,6 25мм
«Бушмастер»
28мм/60°/1500м Защита бортов от
14,5 мм пули Б-32
1980-е годы «Мардер 1А3» 30мм БПС 33,5 20мм
Rh202
20мм/60°/1000м Также усиление крыши корпуса
и башни от кумулятивных БЭ
1980-е годы «Бредли» М2А2 30мм БПС 27,0 25мм
«Бушмастер»
28мм/60°/1500м
37мм/60°/1500м
Также требование по защите
от кумулятивной гранаты ПГ-7.
Решается установкой комплекта ДЗ
1990-е годы ASCOD/«Улан» 30мм БПС 28,0 30мм
МК 30
60мм/60°/2000м Защита бортов от
14,5 мм пули Б-32
2000-е годы ASCOD/«Улан» 30мм БОПТС 31,0 30мм
МК 30
60мм/60°/2000м Защита бортов от
14,5 мм пули Б-32
2000-е годы CV9035 Mk 3 30мм БОПТС 32—35 35-мм автоматическая пушка «Бушмастер III». 75мм/60°/2000м Возможность установки модулей ДЗ для защиты
бортов от кумулятивных средств поражения.
2010-е годы «Пума» 45мм БОПТС 43 30мм
МК 30-2/АВМ
60мм/60°/2000м Также защита бортов от
снарядов БОПТС
Примечания к таблице:
Предполагается защита лобовых деталей бронекорпуса и башни в пределах углов безопасного маневрирования ±30 градусов. Боевая масса указана без ДЗ.
БТ — бронебойный снаряд трассирующий
БПС — бронебойный подкалиберный снаряд
БОПТС — бронебойный оперённый подкалиберный трассирующий снаряд
БЭ — боевые элементы кассетных боеприпасов
ДЗ — динамическая защита

Применительно к базовым БМП «M2 „Брэдли“» и «Мардер» их боевая масса повысилась за период эксплуатации с 22 до 33 т и с 27,5 до 37,5 т соответственно. Сказанное предполагает обеспечение, еще на стадии проектирования машины, потенциала ее модернизации при планируемом сроке службы не менее 30—40 лет.

Исторически сложилось так, что западные БМП способны поражать отечественные машины на дальностях огня 1,0…1,5…2,0 км при меньших калибрах основного вооружения по сравнению с отечественными. В частности 25-мм пушка М242 «Бушмастер» решает эту задачу на протяжении уже четверти века (см. параметры бронепробития 25-мм БПС и БОПТС), а 30-мм пушка 2А42 не решает аналогичную задачу последние 20 лет[16]. Сказанное является результатом двух обстоятельств: традиционной слабости бронирования отечественных машин легкой категории по массе, с одной стороны, и существенного отставания эффективности поражающего действия боеприпасов отечественных малокалиберных пушек в сравнении с динамикой наращивания защищенности боевых машин вероятного противника, с другой.
